轧钢机液压AGC系统及其控制的方式

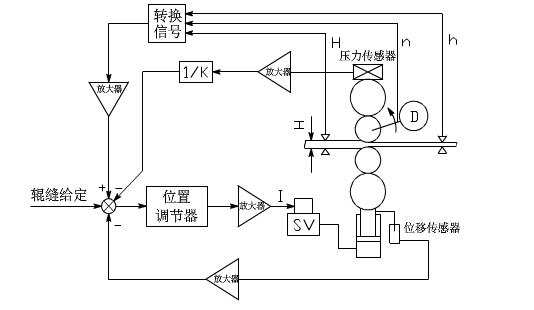

       钢板的厚度自动控制系统称为AGC，一个完善的液压AGC，其中除了位置闭环、压力补偿环，还设有来料板厚、温度以及出口板厚的检测控制系统。通过控制框图可以看出AGC系统的工作原理及控制方法是通过测厚仪、压力传感器和位移传感器等测量设备对进入轧机前钢板的厚度H以及出轧机后钢板的厚度h、电机的转速n、钢板的轧制力、液压缸的位置等一些参数进行实时的测量，经过信号的转换将实际检测回来的钢板厚度值与设定的钢板厚度值进行比较，得出的偏差信号经放大器放大后传送给位置调节器，由调节器输出的一个控制量来调整压下油缸的高度，油缸带动轧辊也就调整了辊缝的大小，使得钢板的厚度控制在规定的偏差范围内。轧钢机AGC系统如下示意图：

                                                                                                                     液压AGC 系统
